贴片电容怎么看大小?

文章出处:责任编辑:查看手机网址
扫一扫!贴片电容怎么看大小?扫一扫!
人气:-发表时间:2020-12-08 10:23【

  贴片电容怎么看大小,贴片电容由于大小的特性无法设立明确的识别方式,即使有用肉眼也是无法识别的,最好的方法小编还是建议用万用表测量,下面我们来看看测量方法和原因。



贴片电容怎么看大小


  万用表测量:

  1、黑表笔接COM,红笔接最右边上面;

  2、将档位接在被测电容大小的档位;

  3、将万用表表笔连接两端测试即可得知;

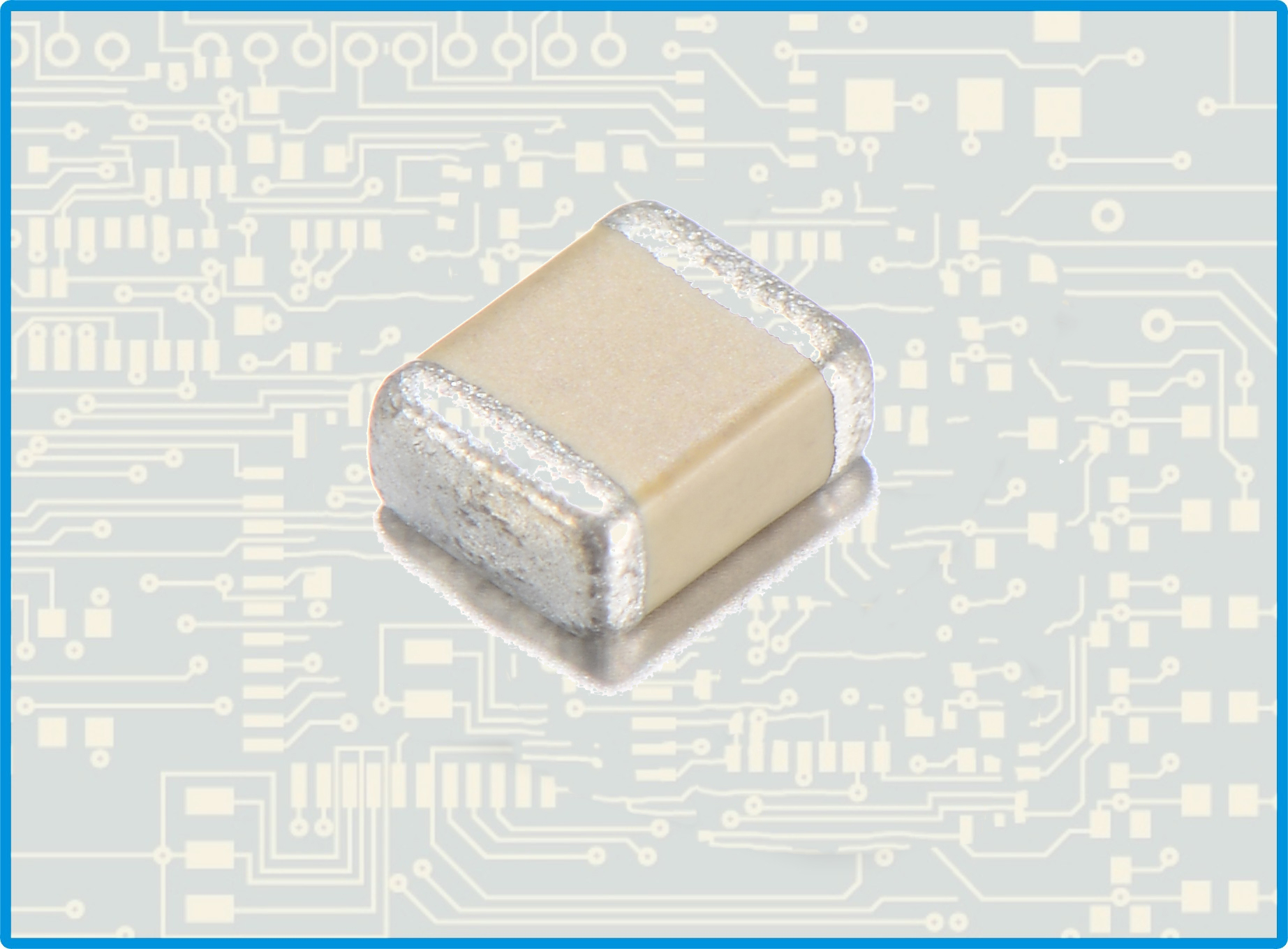

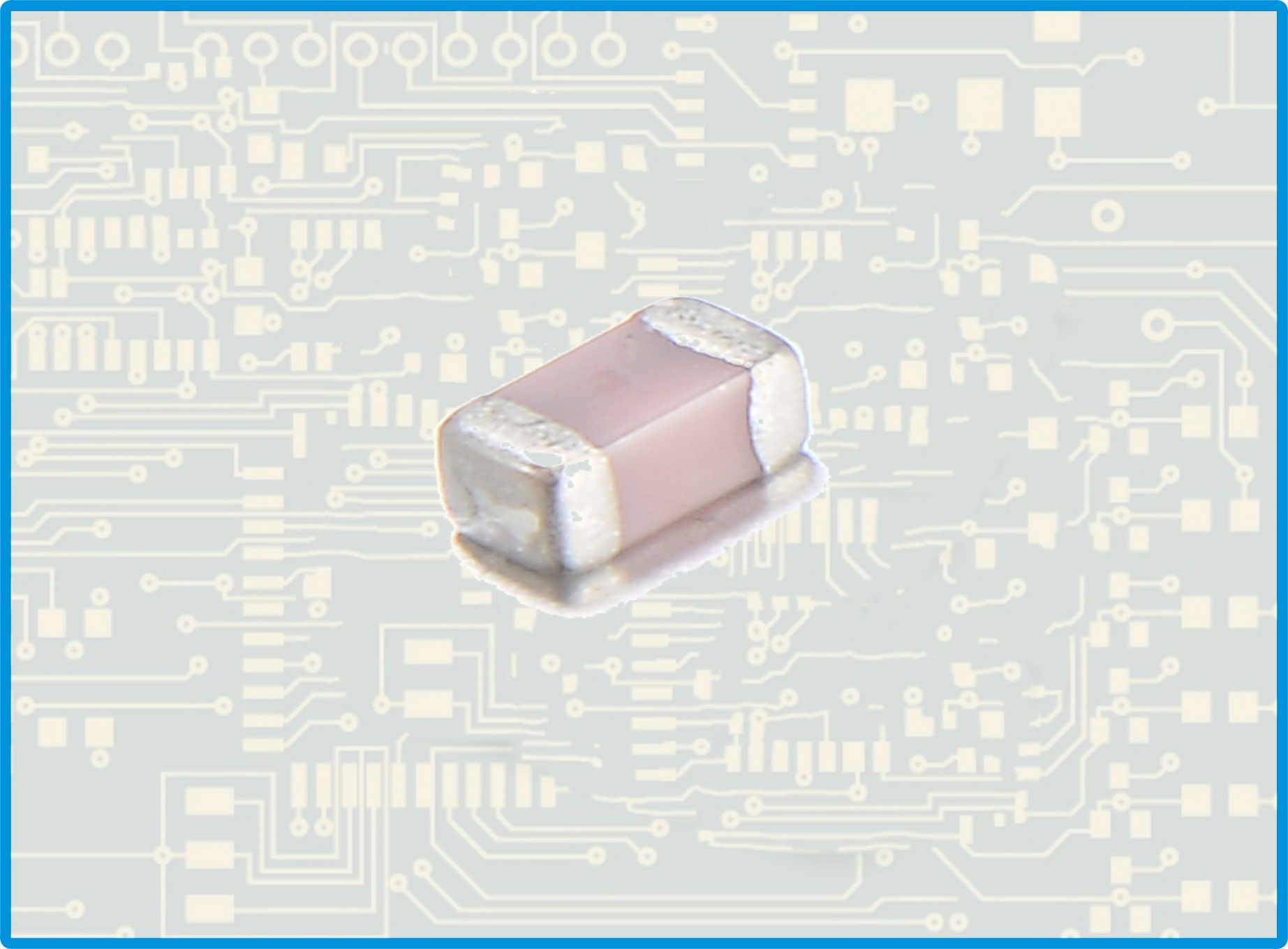

贴片电容


  无法识别的原因:

  贴片电容很多由于体积所限,不能标注其容量,所以一般都是在贴片生产时的整盘上有标注。如果是单个的贴片电容,要用电容测试仪测出它的容量。如果是同一个厂标的话,一般来说颜色深的容量比颜色浅的要大,棕灰>浅紫>灰白。当然最好的方法是用热风枪吹下来,等它冷却后用数字表的电容挡或电容表量。



  据说这是因为电容的生产和电阻生产工艺不一样,电阻可以在没有切割的时候印上去(这样的整版印刷肯定是成本较低容易做到)。电容是陶瓷的材料,要经过高温才可以烧结,内电极是银钯。不过现在都用镍了,银钯成本太高。由于电容是先切割后经过上千度的高温烧成,还要到电镀线上电镀。



  最后测试分选才知道具体容量。测试后还不能确定容量,有时需要反烧(烧端头)反镀,然后再重新分选。才确定最后的容量。所以电容生产过程没有一个合适的印刷时机。很明显,电容的设计容量与最后的电容不会很相符,一批电容最后都可以分选出很多种容量段,不印代码是因为电容在生产过程中不确定因素太多。



  以上就是今天分享贴片电容怎么看大小?的全部内容,现在的贴片电容形状大多是长方形,印在一个面上很容易被翻转,而在焊接等使用时,导致有标识的一面不会被搂在外表;像0201这样封装的,印上去也不能被肉眼识别,也就没有太大必要印上去了。想要知道贴片电容的容值是多少,最好的方法就是用万用表测量。
