贴片电容怎么测量好坏

文章出处:责任编辑:查看手机网址
扫一扫!贴片电容怎么测量好坏扫一扫!
人气:-发表时间:2020-12-08 10:39【

  贴片电容怎么测量好坏,贴片电容由于体积小在烙铁的高温焊接下容易损坏,产品使用时过大的电压也会导致电容的烧坏,那么贴片电容是用肉眼是无法识别是否损坏。那么我们要如何测量贴片电容的好坏和容值呢,下面伟哲电子教你两种测量方法。



贴片电容怎么测量好坏

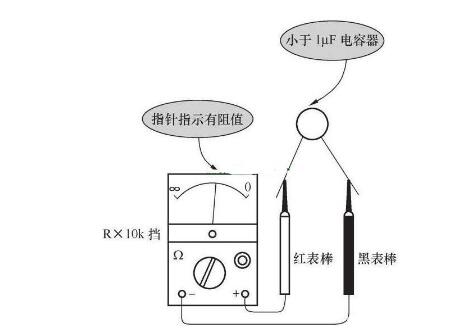

  数字万用表测量贴片电容



数字万用表测量贴片电容好坏


  1、还把万用表调到欧姆档适当档位,档位选择的原则是:1μF的电容用了20K档,1-100μF电容用了2K档,大于100,μF的用了200档。


  2、判断极性,先将把万用表调到100或1K欧姆档,假定一极为正极,就让黑表笔与它连接,红表笔和另一极连接,记下阻值,再然后把电容放电,即让两极接触,再然后换表笔测电阻,阻值大的一次黑表笔对接的就是电容的正极。


  3、然后用万用表的红笔接电容的正极,黑笔接电容的负极,如果显示从0慢慢增加,最后显示溢出符号1则电容正常,如果始终显示为0,则电容内部短路,如果始终显示1, 则电容内部断路。

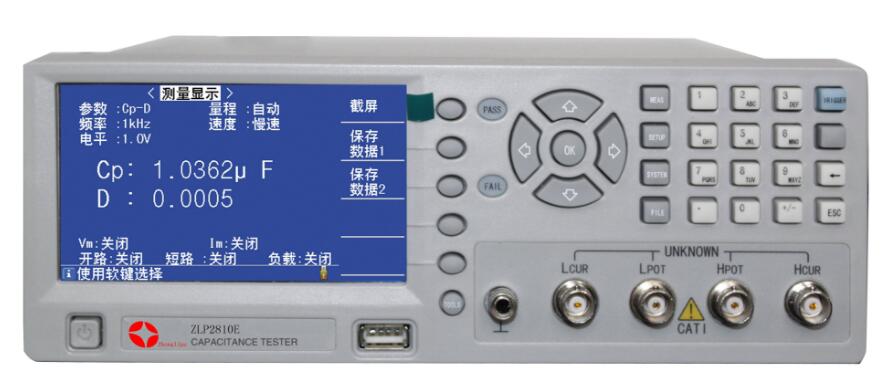

  数字电桥测量贴片电容



数字电桥测量贴片电容好坏


  只要贴片电容的容量范围在数字电桥的测量范围,都是可以测量的,唯一要注意的就是:一般数字电桥标配的开尔夹测试线或者径向元件盒,都是以测量插件为主,一般贴片电容的容量比较小,最好用贴片测试钳HPS28003或者专用的SMD贴片夹具盒HPS28004这些来达到最佳效果。


  公式:依产品IR计算公式:R*C>=500Ω*F 移项得R>=500Ω*F/C 从中可得出,C越小,R就越大,相反,C越大,R就越小了。


  LCR由于其输出电压一般在测试料品的时候达不到1.0V的测试电压标准,所以电容充不满电,就不能测得准确的电容量了。 低容产品差异不明显,但在量测高容时差异很大。


  以上就是伟哲电子为大家分享的“贴片电容怎么测量好坏”全部内容,希望能够帮助到大家。电容好坏在线路板上不易判断。实际操作中对击穿、漏电、稳定性不好的电容多数先从外表或温升来判断,一般先通过故障现象和电路分析,最好是拆下来测量,准确率较高,贴片电容的测量在有测量仪器的时候并不难判断。
