贴片钽电容结构-AVX钽电容

文章出处:责任编辑:查看手机网址
扫一扫!贴片钽电容结构-AVX钽电容扫一扫!
人气:-发表时间:2020-04-13 10:14【

贴片钽电容结构:

钽电容内部基本组成共有五个部分分别为:钽金属,五氧化二钽,二氧化锰或聚合物,石墨银浆层,银膏粘结层,引出层及其他。

钽金属内部结构为阳极层,由金属粉末压制成型、烧结而成。五氧化二钽内部结构主要为介质层,在阳极金属表面化学处理形成。

二氧化锰或聚合物内部结构为阴极层,由硝酸锰热分解或有机物聚合形成。石墨银浆层,银膏粘结层内部结构为辅助阴极层,石墨、银浆分别浸渍干燥而成。

银膏粘结层内部结构为连接芯块与引出金属,其中银膏层对应模压塑封产品,或裹锡层对应树脂包封产品,或熔锡层对应金属封装产品。

引出层及其他主要是引出金属结构如引线框、CP线等。


贴片钽电容内部结构图如下:

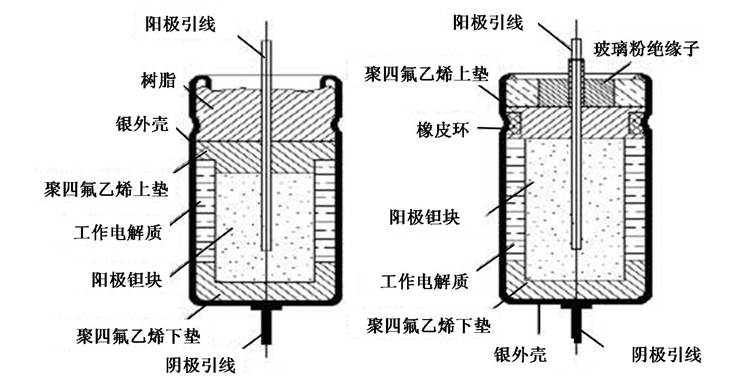

1.金属外壳非固体电解质钽电容器内部结构图

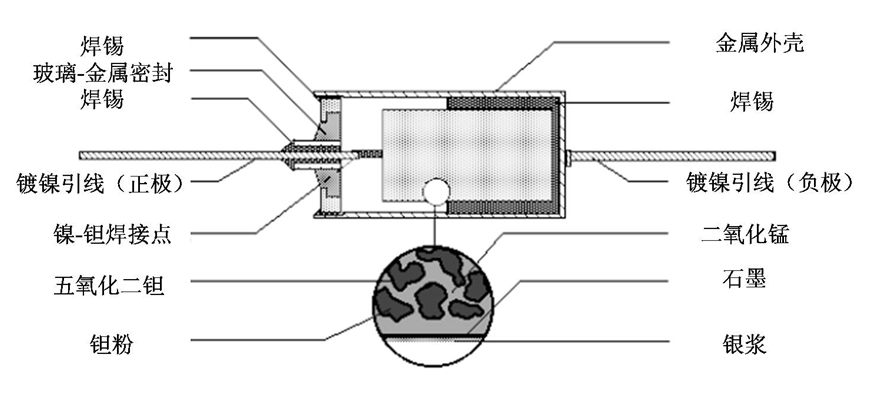

2.金属外壳固体电解质钽电容器内部结构图



贴片钽电容质量等级主要分为宇航级,准宇航级: CAST(A、B、LAMS、S AST,

国军标级:有可靠性指标、无可靠性指标,七专级,普君级,工业级。

钽电容产品同时又分为八大类

  1. 金属外光非固体电解质租电容器

  2. 固体钽电容器

  3. 高能钽混合电容器

  4. 高温系列钽电容器

  5. 片式钽电容器

  6. 高分子钽电容器

  7. 瓷介钽电容器

  8. 军用电感器


金属外壳非固体电解质钽电容器

该系列产品采用液态或凝胶态物质作电解质,外用金属壳封装,正极端面采用玻璃粉绝缘子(全密封)或树脂(半密封)封口,产品电性能优,可靠性高,其生产线已通过国军标认证。全密封系列: CAK31、CAK35、CAK35H、CAK35L、 CAK35X、CAK35T、CAK38、CAK39、CAK81、CAK86、GCA35、 GCA351、 CA35、CA351、 CA81


金属外壳固体电解质钽电容器

该系列产品采用MnO2作电解质,外用金属外壳封装,正极引出端采用玻璃粉绝缘子封口,产品可靠性高,抗振动能力强,电性能优良,应用广泛。

型号系列: CAK、CAK-1

CAK-8、CAK-8B、CAK411C

CAK70、GCA、

GCA411C、

CA70、CA72A、CA72B、CAA、CAM

典型产品: CAK、CAK411C、 CAK70
