贴片电容和贴片电阻观察外观如何区别呢?

文章出处:责任编辑:查看手机网址
扫一扫!贴片电容和贴片电阻观察外观如何区别呢?扫一扫!
人气:-发表时间:2021-06-17 17:23【

和贴片电阻一样,贴片电容同样是在电子电路中应用极为广泛的无源电子元器件之一。本文将以国内主要被动元器件制造商风华高科为例,单纯从最常见的陶瓷叠层贴片电容(MLCC)和贴片电阻(本文特指厚膜和薄膜贴片电阻两类)外观方面的异同进行说明,以便识别。




贴片电容和贴片电阻在外观上的相同点:

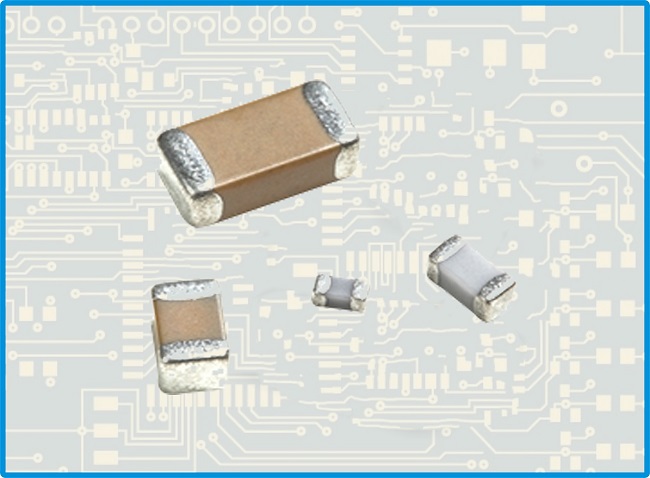

1、两者在外形上很相似,都是长方体。下图分别是贴片电阻和贴片电容的实物图片。


2、贴片电阻器的规格尺寸(主要指长度和宽度)与贴片电容大部分都相同,例如市场上常见的规格尺寸有0201(0603)、0402(1005)、0603(1608)、0805(2012)、1206(3216)、1210(3225)等。


贴片电阻与贴片电容外观上有哪些不同呢?


1、颜色:陶瓷贴片电容表面本体颜色一般是黄色。而贴片电阻的本体颜色为黑色(合金贴片电阻的本体是金属,也会有其他颜色,例如绿色)。


2、本体丝印:贴片电容由于制造工艺中需要在高温中烧制,因此无法在电容本体上打上标示。而贴片电阻本体上一般都有丝印标示。该打标一般为三位或四位数字,其含义是阻值代码,其前2位或者前三位是有效数字,最后一位是有效数字后面零的个数。详见如何通过贴片电阻本体识别标称阻值。


3、规格尺寸:尽管1210等较小规格书尺寸都相同,但是1210以上却不尽相同,贴片电容可选的规格尺寸更丰富一些,如1808(4520)、1812(4532)、1825(4563)、2220(5750)、2225(5763)、3012(7632)、3035(7690)。而贴片电阻较大封装常见的只有2010和2512两种。
