如何识别贴片电阻呢?

文章出处:责任编辑:查看手机网址
扫一扫!如何识别贴片电阻呢?扫一扫!
人气:-发表时间:2021-08-31 17:45【

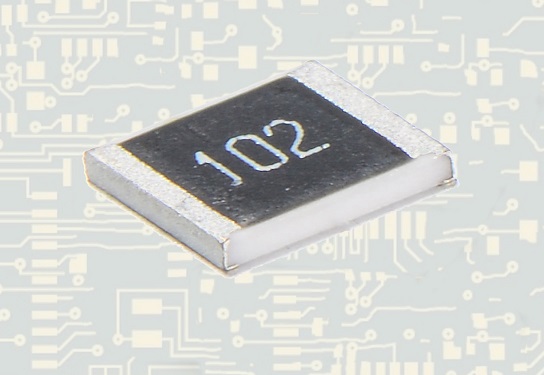

数字索位标称法就是在电阻体上用三位数字来标明其阻值。它的位和第二位为有效数字,第三位表示在有效数字后面所加“0”的个数.这一位不会出现字母。


例如:“472′’表示“4700Ω”;“151”表示“150Ω”。 如果是小数.则用“R”表示“小数点”.并占用一位有效数字,其余两位是有效数字。例如:“2R4″表示“2.4Ω”;“R15”表示“0.15Ω”。


贴片电阻


2、色环标称法(一般圆柱形固定电阻器采用这种标称法)


贴片电阻与一般电阻一样,大多采用四环(有时三环)标明其阻值。环和第二环是有效数字,第三环是倍率。例如:“棕绿黑”表示”15Ω”;“蓝灰橙银”表示“68kΩ”误差±10%。


3、E96数字代码与字母混合标称法


数字代码与字母混合标称法也是采用三位标明电阻阻值,即“两位数字加一位字母”,其中两位数字表示的是E96系列电阻附表2。它的第三它的第三位是用字母代码表示的倍率。例如:“51D”表示“332×103;332kΩ”;“249Y”表示“249×10-2;2.49"。


以上所介绍的内容,就是贴片电阻常见的识别方法。通过这些识别方法,可以更好地帮助大家快速地识别出贴片电阻的阻值。
